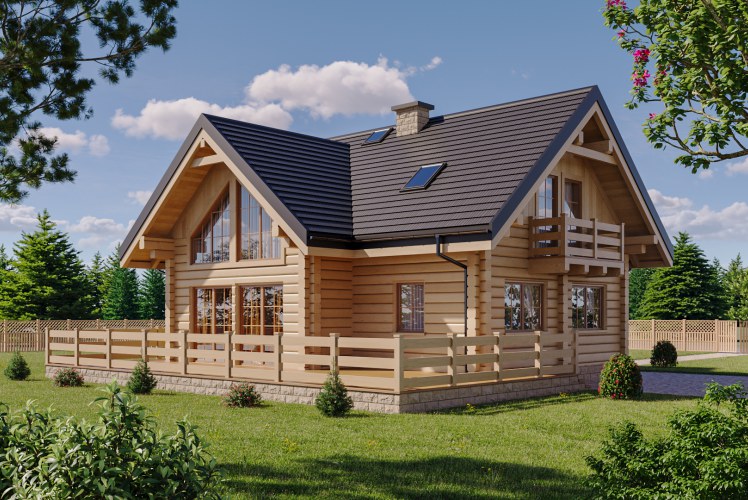

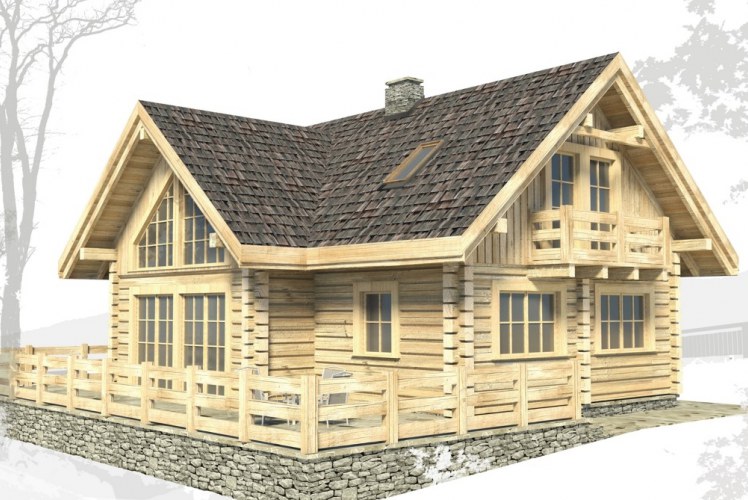

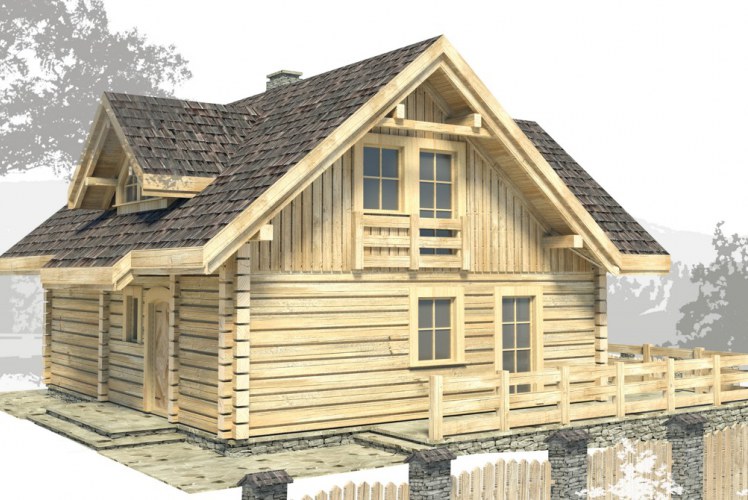

L-209Projekt domu całoroczego

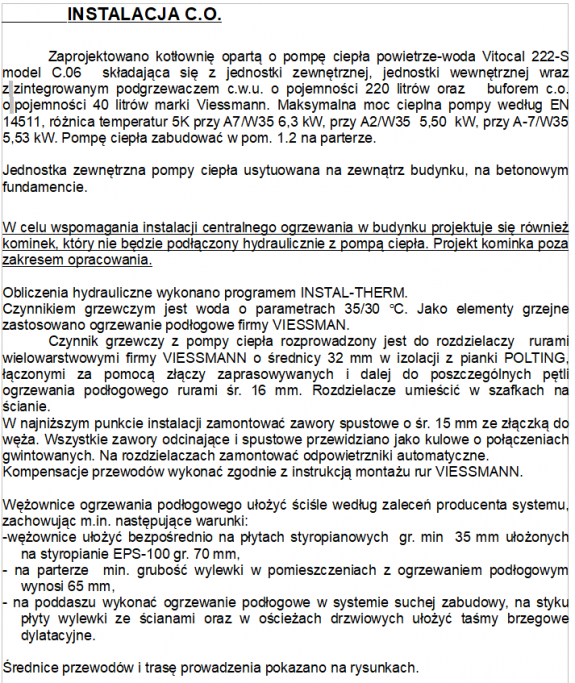

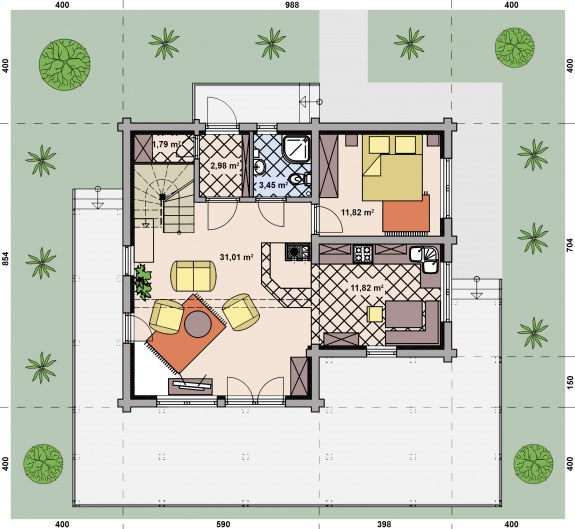

Zaprojektowano kotłownię opartą o pompę ciepła powietrze-woda Vitocal 222-S model C.06 składająca się z jednostki zewnętrznej, jednostki wewnętrznej wraz z zintegrowanym podgrzewaczem c.w.u. o pojemności 220 litrów oraz buforem c.o. o pojemności 40 litrów marki Viessmann. Maksymalna moc cieplna pompy według EN 14511, różnica temperatur 5K przy A7/W35 6,3 kW, przy A2/W35 5,50 kW, przy A-7/W35 5,53 kW. Pompę ciepła zabudować w pom. 1.2 na parterze.

Jednostka zewnętrzna pompy ciepła usytuowana na zewnątrz budynku, na betonowym fundamencie.

Źródłem ciepła dla celów Centralnego ogrzewania oraz ciepłej wody użytkowej jest kompaktowa pompa ciepła powietrze/woda typu Split Vitocal 222-s C.06 o mocy 6 kW ze zintegrowanym podgrzewaczem c.w.u. (poj. 220 litrów) oraz buforem wody grzewczej Vitocell 100-E SVPA do integracji z urządzeniem (montaż szeregowy) i zaworem bypass.

■ Kompaktowa pompa ciepła w wersji Split, złożona z modułu wewnętrznego i zewnętrznego.

■ Moduł wewnętrzny:

– Wbudowany skraplacz

– Wbudowany pojemnościowy podgrzewacz cwu wykonany ze stali, z emaliowaną powłoką Ceraprotect, zabezpieczony przed korozją anodą magnezową, z izolacją cieplną

– Wbudowany zawór przełączny „ogrzewanie/podgrzew ciepłej wody użytkowej”

– Wbudowana wysokowydajna pompa obiegowa do obiegu wtórnego

– Wbudowany zawór bezpieczeństwa i manometr

– Sterowany pogodowo regulator pompy ciepła Vitotronic 200, typ WO1C z czujnikiem temperatury zewnętrznej

– Zintegrowany monitoring przepływu objętościowego

■ Moduł zewnętrzny:

– Wypełnienie robocze czynnikiem chłodniczym (R410A) dla standardowej długości przewodu 12,0 m.

– Przyłącza zaciskowe

– Sprężarka sterowana inwerterem

– 4-drogowy zawór rewersyjny

– Elektroniczny zawór rozprężny

– Wentylator EC

– Parownik
